本機工作機構設計參考挖掘裝載機形式，由工作機構扒取物料，并通過自身特制加高型皮帶輸送系統進行轉載，從尾部卸入礦車或其它運礦設備中去。采用類似小松 PC80 挖掘機液壓原理，采用全液壓傳動和系統負載傳感控制及先導閥操作；液壓油泵、軟管總成、24 度錐接頭、液壓油濾芯均為原裝進口；靈活的操作性是本機作業的核心，借助最佳的液壓系統，均衡分配油量，令鏟斗、小臂、大臂、動臂進行靈活、快捷、高效的作業，實現真正的隨心所欲；強勁的挖掘力在任何條件下都能在短時間內發揮出色的工作效率及卓越的性能；工作平穩無沖壓，設計先進，工作可靠，操作簡單，維修方便。會開挖掘機的操作員和會維修挖掘機的鉗工，均可對本機進行操作和對本設備進行維護與保養。用戶無任何后顧之憂。

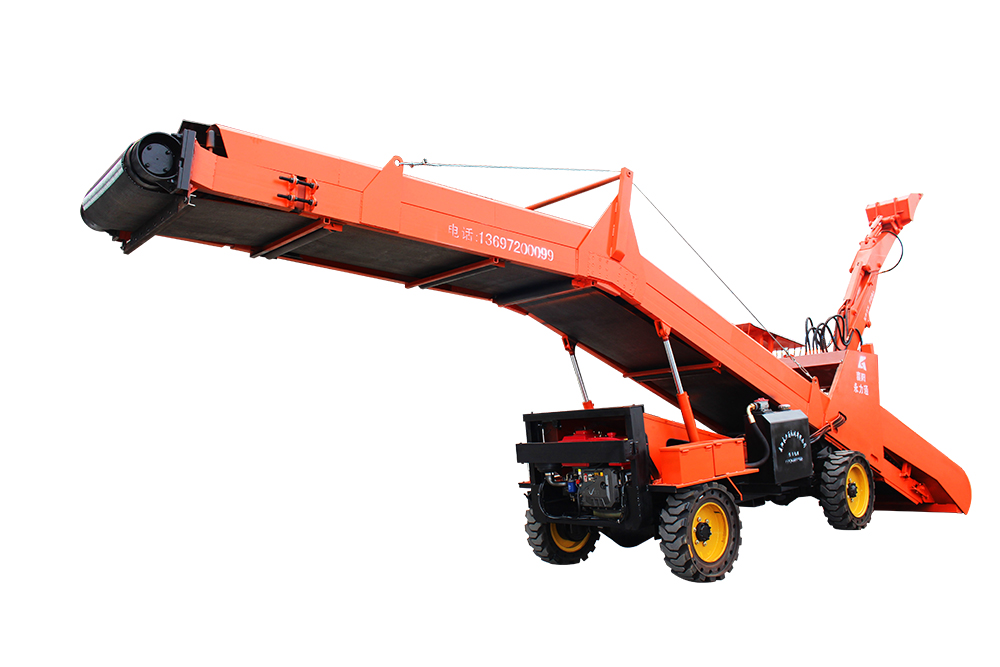

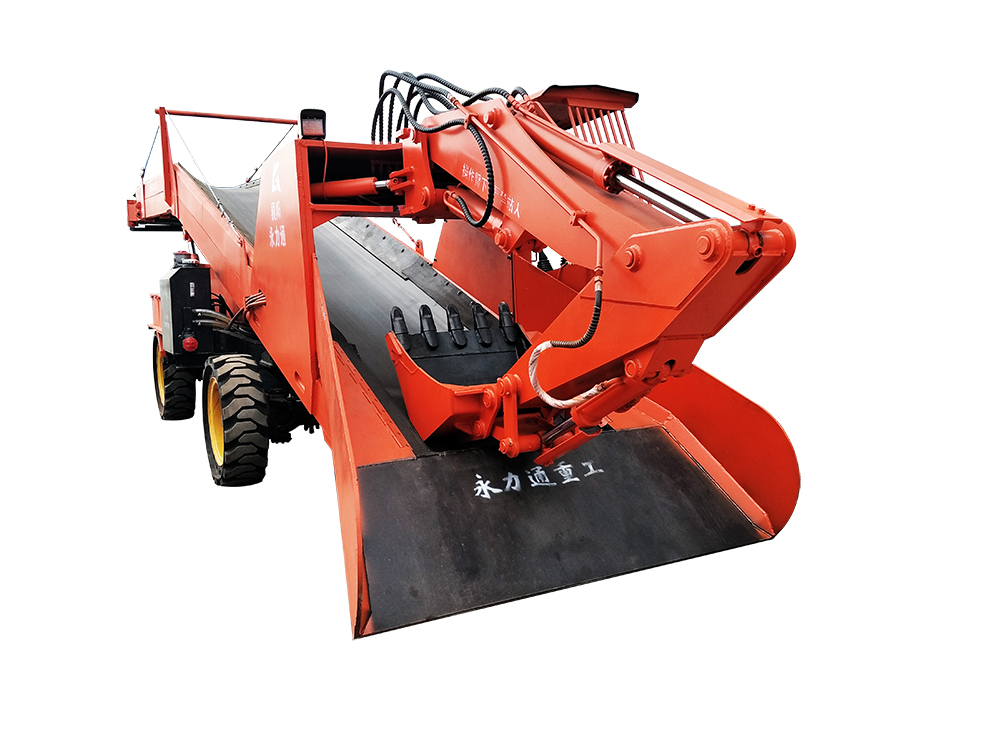

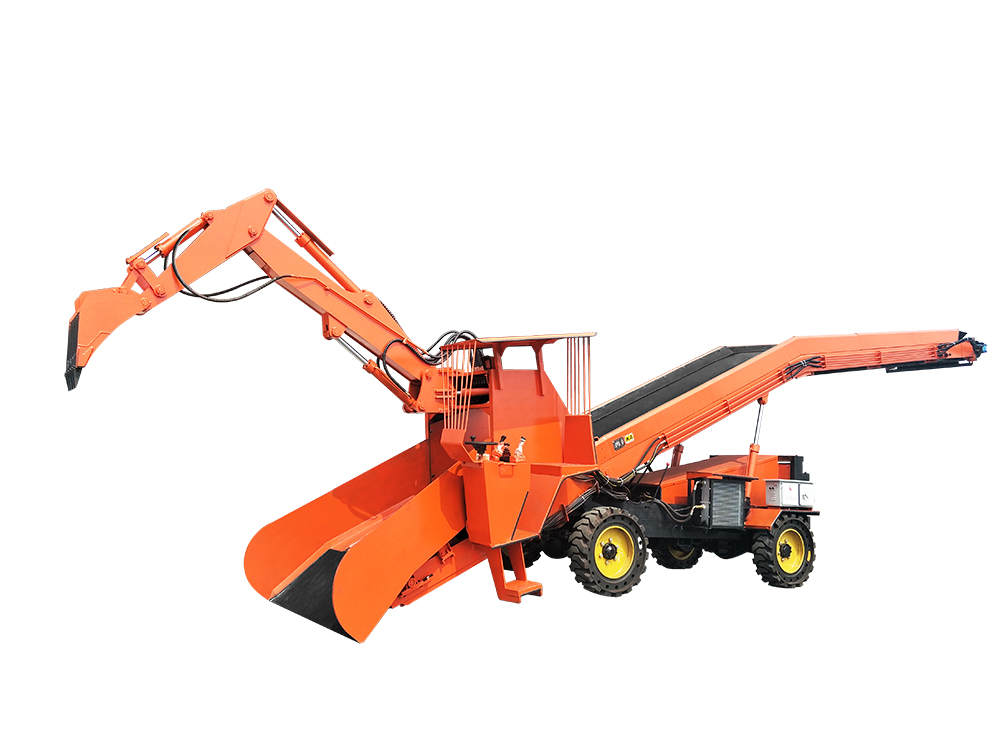

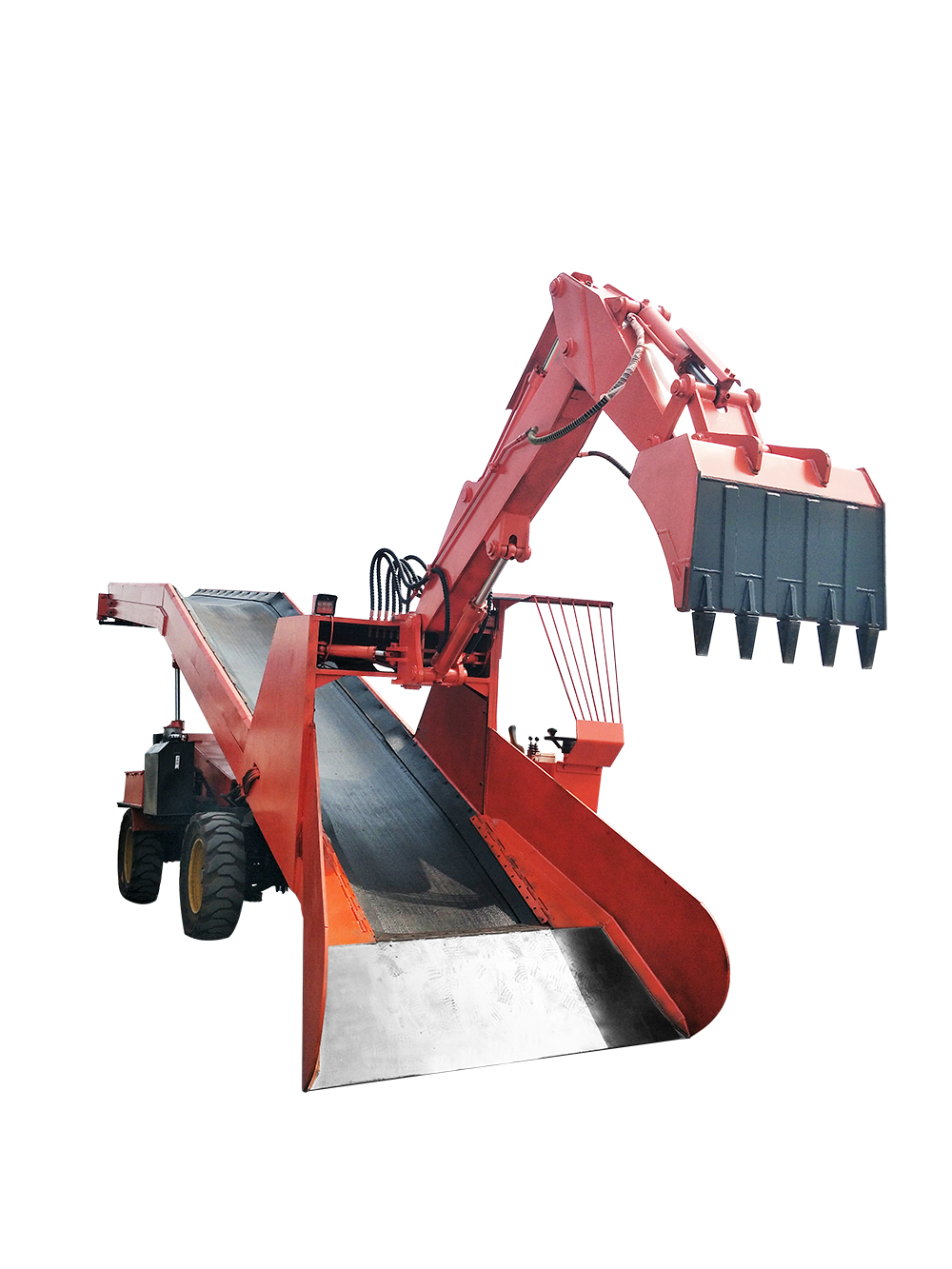

| ZWY-160大型輪式扒渣機技術參數 | ||
| 項目 | 參數 | |
| 型號 | ZWY-160/22T(L＋1.2米) | |
裝載能力m3/h | ≤160 | |
整機質量kg | 7800 | |
軸（橋）距mm | 1760 | |
軌（輪）距mm | 1680 | |
最小轉彎半徑m | ≥7 | |
最小離地間隙 mm | 340 | |
挖掘?qū)挾? mm | ≥5100 | |
裝載寬度 mm | ≥1000 | |
挖掘高度 mm | ≥3580 | |
挖取距離( 離鏟口）mm | ≥2100 | |
卸載高度 mm | ≥2000可訂做 | |
卸載最高處高度 mm | ≥3000可訂做 | |
| 裝車長度 mm | 3800（可加長） | |
適應爬坡坡度(°) | ≤22(硬地面） | |
輸送帶速度 m/s | 0.8±5% | |
物料最大通過能力 mm | ≤950×750 | |
輸送能力 m3/h | ≥100 | |
行走速度 m/s | 4.7±5% | |
主電機功率 Kw | 22 | |
額定工作壓力 Mpa | 12 | |
安全閥開啟壓力 Mpa | 12.5 | |
電器絕緣 | 三相 MΩ | >1.5 |
| 相間 MΩ | >1.5 | |
外形尺寸 | 長 mm | 11400 |
| 寬 mm | 2170 | |
| 高 mm | 2760 | |
適用斷面 m2 | 3.5×3.5 | |
